크로스 롤러 리니어가이드

Cross Roller Linear Guide

MID 크로스 롤러 리니어가이드 MVRM·MVRM형은
V자 형상의 2평면을 레일홈으로 하여 2본의 레일 사이에 케이지를 원활하게 조립시킨 직선 안내 기구입니다.

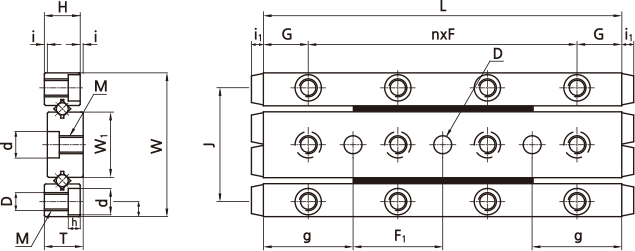

크로스 롤러 리니어가이드 MVR, MVRM형 구조

크로스 롤러 리니어가이드

MVRM Series

Cross Roller Linear Guide

MVRM 1형

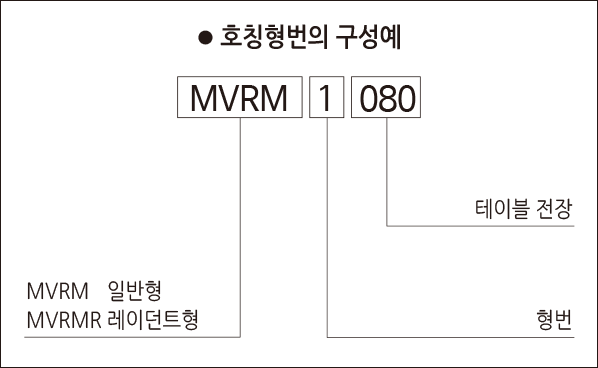

(단위: mm)

호칭형번	최대 스트로크	주요치수																		허용예압량	기본정격하중(롤러 1개당)		무게 g/1set
		폭주(1) W	높이주(1) T	길이 L	측면 치수			장 착 치 수								R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
		폭주(1) W	높이주(1) T	길이 L	H	W1	i	i ¹	J	n×F	G	e	D	M×d×h	Dª	R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
MVRM1-20	12	17	4.5	20	4	7.8	0.5	1.5	13.4	1×10	5	10	2	M20×3×1.4	1.5	14	10	2.5	5	-2	0.098	0.069	10.05
MVRM1-30	22			30						2×10						19			7				17.6
MVRM1-40	27			40						3×10						26.5			10				20.0
MVRM1-50	32			50						4×10						34			13				25.0
MVRM1-60	37			60						5×10						41.5			16				30.0
MVRM1-70	42			70						6×10						49			19				35.0
MVRM1-80	52			80						7×10						54			21				40.0

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다.
(2) 위의 호칭형번에서의 “1세트”는 3개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.

Cross Roller Linear Guide

MVRM 2형

(단위: mm)

호칭형번	최대 스트로크	주요치수																		허용예압량	기본정격하중(롤러 1개당)		무게 g/1set
		폭주(1) W	높이주(1) T	길이 L	측면 치수			장 착 치 수								R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
		폭주(1) W	높이주(1) T	길이 L	H	W1	i	i¹	J	n×F	G	e	D	M×d×h	Dª	R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
MVRM2- 30	18	24	6.5	30	6	11	0.5	1.5	19	1×15	7.5	15	3	M3×4.4×2	2	21	15	5.4	5	-3	0.176	0.127	30
MVRM2- 45	24			45						2×15						33			8				45
MVRM2- 60	30			60						3×15						45			11				61
MVRM2- 75	44			75						4×15						53			13				76
MVRM2- 90	50			90						5×15						65			16				91
MVRM2-105	64			105						6×15						73			18				121
MVRM2-120	70			120						7×15						85			21				121
MVRM2-135	84			135						8×15						93			23				136
MVRM2-150	90			150						9×15						105			26				151
MVRM2-165	96			165						10×15						117			29				166
MVRM2-180	102			180						11×15						129			32				181

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다.
(2) 위의 호칭형번에서의 “1세트”는 3개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.

Cross Roller Linear Guide

MVRM 3형

(단위: mm)

호칭형번	최대 스트로크	주요치수																		허용예압량	기본정격하중(롤러 1개당)		무게 g/1set
		폭주(1) W	높이주(1) T	길이 L	측면 치수			장 착 치 수								R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
		폭주(1) W	높이주(1) T	길이 L	H	W1	i	i¹	J	n×F	G	e	D	M×d×h	Dª	R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
MVRM3- 50	28	36	8.5	50	8	16.6	0.5	2.5	29	1×15	12.5	25	4	M4×6×3.1	3	36	25	5	7	-4	0.363	0.275	102
MVRM3- 75	48			75						2×25						51			10				152
MVRM3-100	58			100						3×25						71			14				203
MVRM3-125	78			125						4×25						86			17				254
MVRM3-150	88			150						5×25						106			21				305
MVRM3-175	108			175						6×25						121			24				355
MVRM3-200	118			200						7×25						141			28				406
MVRM3-225	138			225						8×25						156			31				457
MVRM3-250	148			250						9×25						176			35				508
MVRM3-275	168			275						10×25						191			38				559
MVRM3-300	178			300						11×25						211			42				610

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다.
(2) 위의 호칭형번에서의 “1세트”는 3개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.

Cross Roller Linear Guide

MVRM 4형

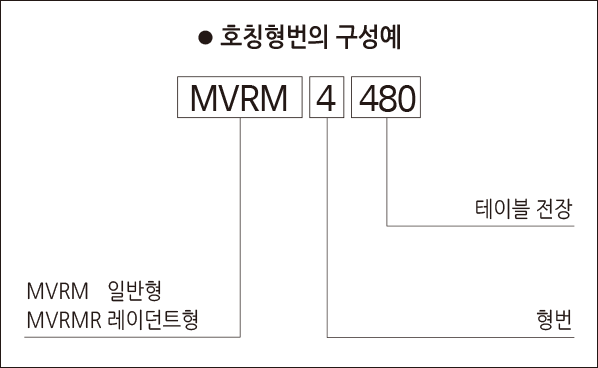

(단위: mm)

호칭형번	최대 스트로크	주요치수																		허용예압량	기본정격하중(롤러 1개당)		무게 g/1set
		폭주(1) W	높이주(1) T	길이 L	측면 치수			장 착 치 수								R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
		폭주(1) W	높이주(1) T	길이 L	H	W1	i	i¹	J	n×F	G	e	D	M×d×h	Dª	R	g	f	롤러수 Z	δ ㎛	CZ kN	C0Z kN
MVRM4- 80	58	44	11.5	80	11	20.4	0.5	2.5	35	1×40	20	40	5	M5×8×4.2	4	51	40	7	7	-5	0.764	0.637	267.3
MVRM4-120	82			120						2×40						79			11				401.3
MVRM4-160	106			160						3×40						107			15				535.3
MVRM4-200	130			200						4×40						135			19				669.3
MVRM4-240	154			240						5×40						163			23				803.3
MVRM4-280	178			280						6×40						191			27				937.3
MVRM4-320	202			320						7×40						219			31				1071.3
MVRM4-360	226			360						8×40						247			35				1205.3
MVRM4-400	250			400						9×40						275			39				1339.3
MVRM4-440	274			440						10×40						303			43				1473.3
MVRM4-480	298			480						11×40						331			47				1607.3

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다.
(2) 위의 호칭형번에서의 “1세트”는 3개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
