크로스 롤러 테이블

Cross Cross Roller Table

MID 크로스 롤러 테이블은
고정도로 가공된 테이블과 베이스 사이에 MID 크로스 롤러 리니어가이드 MVR형이 조립된 고정도의 콤팩트한 직선 안내 기구입니다.

크로스 롤러 테이블 구조

크로스 롤러 테이블

MVRU Series

Cross Roller Table

MVRU1형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																			베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치															J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	T³	S¹×ℓ	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 1025	12	30	17	25	85	10	-	12.5	M2×0.4	18.4	1×10	7.5	2.5	12	2.5	M2 (피치 0.4)×4	11	5.5	6.5	25.5×4.1×2.5	4.1	M2	9	M2	22	18	-	-	-	3.5	5	0.46	0.61	1.52	1.25	4.12	2	4
MVRU 1035	18			35	117		1×10				2×10		4.5													28	-	-	-		7	0.63	0.92	2.62	2.32	6.18
MVRU 1045	25			45	149		2×10				3×10		6													38	-	-	-		10	0.95	1.53	4.14	4.53	10.3
MVRU 1055	32			55	181		3×10				4×10		7.5													48	28	-	-		12	1.09	1.83	5.92	6.41	12.4		5
MVRU 1065	40			65	213		4×10				5×10		8.5													58	38	-	-		14	1.23	2.14	8.08	8.62	14.4
MVRU 1075	45			75	245		5×10				6×10		11													68	48	-	-		18	1.50	2.75	13.3	14.0	18.6
MVRU 1085	50			85	277		6×10				7×10		13													78	58	-	-		20	1.63	3.05	16.4	17.2	20.6

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

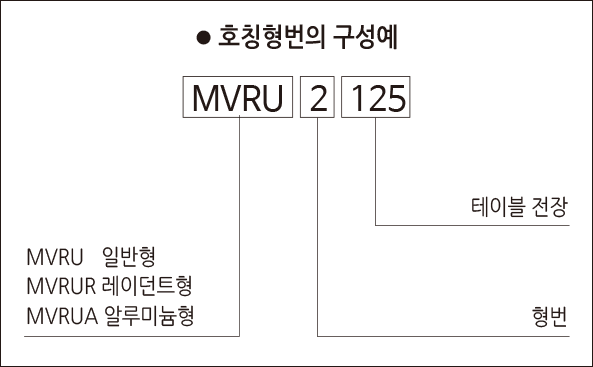

MVRU2형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																			베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치															J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	T³	S¹×ℓ	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 1025	18	40	21	35	199	10	-	17.5	M3×0.5	25	1×15	10	03.5	16	3.4	M2 (피치 0.4)×4	14	6.5	7.5	3.5×6×3.5	6	M3	11	M3	30	25	-	-	-	5	5	0.84	1.09	4.32	3.55	9.77	2	4
MVRU 2050	30			50	278		1×15				2×15		04.5													40	-	-	-		7	1.16	1.63	7.45	6.59	14.7		4
MVRU 2065	40			65	357		2×15				3×15		07.5													55	-	-	-		9	1.46	2.17	11.8	10.6	19.5		5
MVRU 2080	50			80	436		3×15				4×15		09.5													70	40	-	-		12	2.01	3.26	16.9	18.2	29.3
MVRU 2095	60			95	515		4×15				5×15		12.5													85	55	-	-		14	2.26	3.80	23	24.5	34.2
MVRU 2110	70			110	594		5×15				6×15		14.5													100	70	-	-		17	2.51	4.34	37.9	35.7	39.1	3	6
MVRU 2125	80			125	673		6×15				7×15		17.5													115	85	-	-		19	2.76	4.89	46.7	44.3	44.0	3	6

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

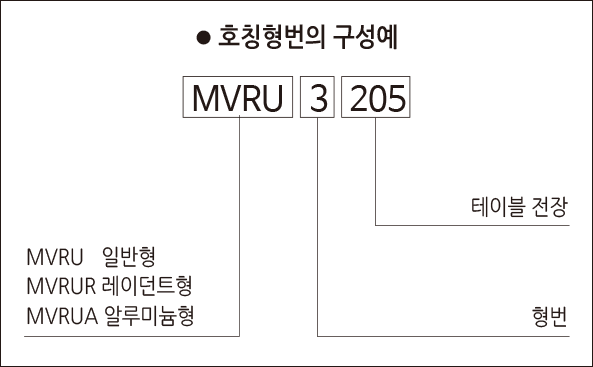

MVRU3형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																			베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치															J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	T³	S¹×ℓ	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 3055	30	60	28	55	570	25	-	27.5	M4×0.7	39	1×25	15	5.5	40	5.5	M3 피치 0.5)×6	18.5	9	10	4.5×7.5×5	7.5	M4	14.5	M4	40	35	-	-	-	5	6	2.71	3.67	12.2	13.9	51.3	2	5
MVRU 3080	45			80	825		1×25				2×25		10.5													60	-	-	-		10	4.06	6.11	33.1	36.2	85.5	2	5
MVRU 3105	60			105	1080		2×25				3×25		15.5													85	-	-	-		13	4.68	7.33	64.6	59.8	103	3	6
MVRU 3130	75			130	1335		3×25				4×25		20.5													110	-	-	-		17	5.87	9.77	107	100	137
MVRU 3155	90			155	1590		4×25				5×25		25.5													135	-	85	-		20	6.98	12.2	131	138	171
MVRU 3180	105			180	1845		5×25				6×25		30.5													160	-	110	-		24	8.05	14.7	189	196	205		7
MVRU 3205	130			205	2100		6×25				7×25		30.5													185	85	135	-		26	8.57	15.9	222	230	222		7

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

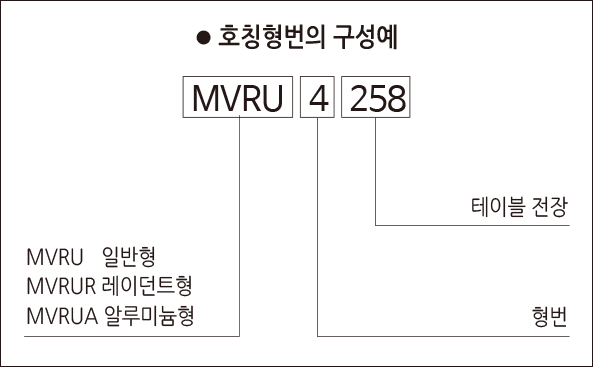

MVRU4형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																			베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치															J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	T³	S¹×ℓ	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 4085	50	80	35	85	1500	40	-	42.5	M5×0.8	53	1×40	22.5	10.5	55	6.5	M3 피치 0.5)×6	24	10.5	12.5	5.5×9.5×6	9.5	M4	18.5	M4	60	65	-	-	-	10	7	5.90	8.11	64.9	57.4	162	2	5
MVRU 4125	75			125	2310		1×40				2×40		18													80	-	-	-	22.5	11	8.82	13.5	147	134	270	3	6
MVRU 4165	105			165	3120		2×40				3×40		23													120	-	-	-		14	11.5	18.9	200	214	378		7
MVRU 4205	135			205	3930		3×40				4×40		30.5													160	80	-	-		18	14.0	24.3	330	347	486
MVRU 4245	155			245	4740		4×40				5×40		38													200	120	-	-		22	16.3	29.7	492	513	594
MVRU 4285	185			285	5550		5×40				6×40		43													240	160	-	-		26	18.6	35.1	687	711	703

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

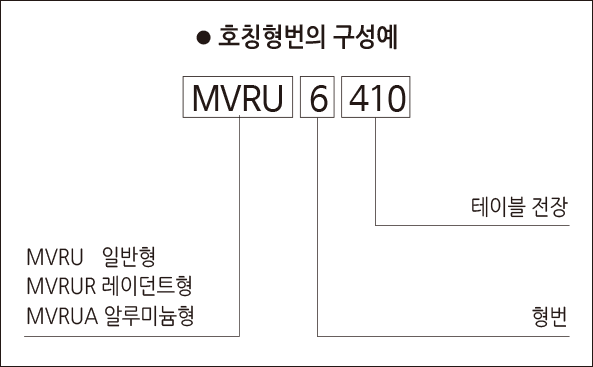

MVRU6형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																					베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치																	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	b²	T³	T4	S¹×ℓ¹	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 6110	60	100	45	110	3200	50	-	55	M6	63	1×50	30	16	60	92	8	15	M4 (피치 0.7)×8	31	13	15	7×11×7	11	M5	23.5	M5	60	90	-	-	-	10	6	7.45	10.6	121	80.5	158	3	6
MVRU 6160	95			160	4610		1×50				2×50		23.5															140	-	-	-		9	9.31	14.1	231	171	211	3	6
MVRU 6210	130			210	6020		2×50				3×50		31															190	-	90	-		13	12.5	21.1	428	345	317	3	7
MVRU 6260	165			260	7430		3×50				4×50		38.5															240	-	140	-		16	15.6	28.2	616	516	423	3	7
MVRU 6310	200			310	8840		4×50				5×50		46															290	-	190	-		19	17.1	31.8	838	720	476	4	8
MVRU 6360	235			360	10250		5×50				6×50		53.5															340	140	240	-		22	19.8	38.8	1090	958	582	4	8
MVRU 6410	265			410	11660		6×50				7×50		63.5															390	190	290	-		26	22.5	45.9	1480	1320	688	4	8

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

MVRU9형

(단위: mm)

호칭형번	주요 치수					테이블면 치수																					베이스면 장착 구멍 위치							기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치				측면 장착탭 위치																	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	n×F	G	S	J¹	n¹×F¹	G¹	G²	b¹	b²	T³	T4	S¹×ℓ¹	T²	T¹	K	d×D×h	D¹	m¹	A	m²	J²	f¹	f²	f³	f4	g	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRU 9210	130	145	60	210	12000	85	-	105	M8	96	1×100	55	27	90	135	11	20	M4 (피치 0.7)×8	43	16	21	9×14×9	14	M8	32	M6	90	100	-	-	-	22.5	9	20.9	34.9	837	622	0838	3	7
MVRU 9310	180			310	17620		1×100				2×100		52															200	-	-	-		14	31.9	61.1	1760	1440	1460	3	7
MVRU 9410	350			410	23240		2×100				3×100		17															300	-	100	-		15	31.9	61.1	1990	1650	1460	4	8
MVRU 9510	450			510	28860		3×100				4×100																	400	-	200	-		19	38.4	78.5	3030	2600	1880	4	8
MVRU 9610	550			610	34480		4×100				5×100																	500	100	300	-		22	44.7	96	3950	3460	2300	4	9
MVRU 9710	650			710	40100		5×100				6×100																	600	200	400	-		26	50.6	114	5380	4810	2730	4	9
MVRU 9810	750			810	45720		6×100				7×100																	700	300	500	100		29	53.5	123	6600	5960	2940	5	10

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.
