크로스 롤러 테이블

MID 크로스 롤러 테이블은
고정도로 가공된 테이블과 베이스 사이에 MID 크로스 롤러 리니어가이드 MVR형이 조립된 고정도의 콤팩트한 직선 안내 기구입니다.

크로스 롤러 테이블 구조

크로스 롤러 테이블

MVRT-A Series

Cross Roller Table

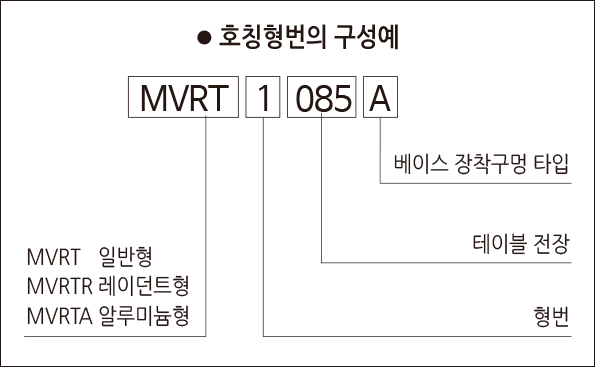

MVRT-A1형 미니츄어 타입

베이스 장착구멍 타입

(단위: mm)

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m²	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 1025A	12	20	8	25	23	14	18	1×18	3.5	M2.6×0.45	10	1×10	12.4	4.1	7.5	7.5	3.5	4	6.6	5.5	M2	2.5×4.1×2.2	-	18	3.5	5	0.28	0.27	0.75	0.46	0.69	2	4
MVRT 1035A	18			35	32		28	1×28	3.5			2×10											-	25	5.5	7	0.38	0.41	1.23	0.85	1.03		4
MVRT 1045A	25			45	42		20	1×20	12.5			3×10											25	38	3.5	10	0.56	2.18	0.69	1.67	1.72		5
MVRT 1055A	32			55	52		30	1×30	12.5			4×10											29	48	3.5	12	0.65	0.82	2.97	2.35	2.06
MVRT 1065A	40			65	62		20	2×20	12.5			5×10											31	55	5.5	14	0.73	0.96	3.87	3.17	2.4
MVRT 1075A	45			75	72		30	1×30	22.5			6×10											35	65	5.5	18	0.87	1.27	6.05	5.16	3.19
MVRT 1085A	50			85	82		30	2×30	12.5			7×10											40	75	5.5	20	0.94	1.37	7.32	6.37	3.43

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

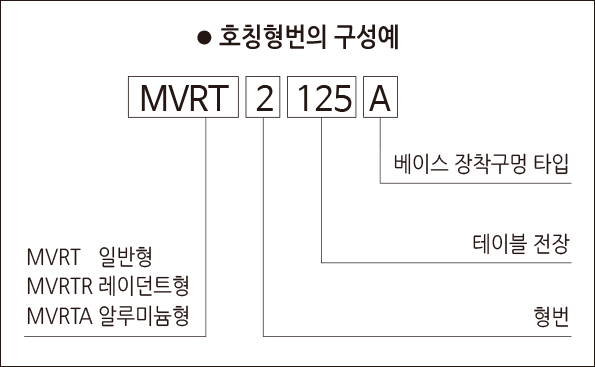

Cross Roller Table

베이스 장착구멍 타입

(단위: mm)

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m²	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 2035A	18	30	12	35	78	22	28	1×18	3.5	M3×0.5	15	1×15	20	6	10	11.5	5.5	6	12	8.5	M2	3.5×6×3.2	-	25	5.5	5	0.51	0.51	2.29	1.37	2.21	2	4
MVRT 2050A	30			50	113		43	1×43	3.5			2×15											-	35	7.5	7	0.69	0.76	3.76	2.65	3.32		4
MVRT 2065A	40			65	147		30	1×30	17.5			3×15											33	55	5.5	9	0.85	0.98	5.62	4.22	4.25		5
MVRT 2080A	50			80	181		45	1×45	17.5			4×15											40	70	5.5	12	0.98	1.27	9.1	7.26	5.52
MVRT 2095A	60			95	217		30	2×30	17.5			5×15											45	85	5.5	14	1.18	1.57	11.8	9.71	6.8
MVRT 2110A	70			110	254		45	1×45	32.5			6×15											50	95	7.5	17	1.47	2.06	16.7	14.1	8.93
MVRT 2125A	80			125	287		45	2×45	17.5			7×15											55	110	7.5	19	1.57	2.25	20.4	17.5	9.77

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

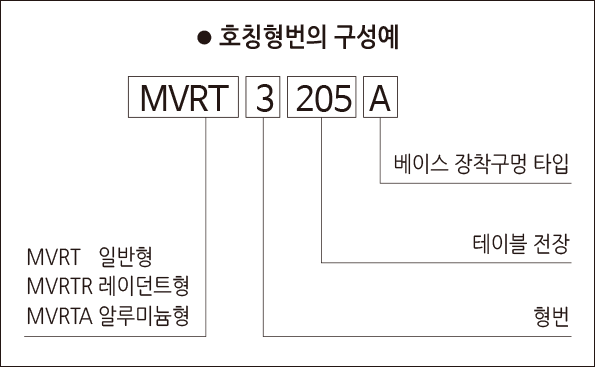

Cross Roller Table

베이스 장착구멍 타입

(단위: mm)

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m²	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹×D×h	ℓ¹	ℓ²	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 3055A	30	40	16	55	226	30	40	1×40	7.5	M4×0.7	15	1×15	28.4	7.5	15	15.5	7.5	8	16	11.5	M2	4.5×7.5×4.2	-	40	7.5	6	1.27	1.37	9.85	6.57	7.97	2	5
MVRT 3080A	45			80	334		65	1×65	7.5			2×25											43	68	6	10	2.16	2.84	22.2	17	16.5	2	5
MVRT 3105A	60			105	442		50	1×50	27.5			3×25											55	90	7.5	13	2.94	4.22	34.8	28.1	24.4	3	6
MVRT 3130A	75			130	550		75	1×75	27.5			4×25											65	115		17	3.63	5.69	55.8	47.1	33.3
MVRT 3155A	90			155	658		50	2×50	27.5			5×25											95	140		20	3.92	6.37	74.7	64.6	36.9
MVRT 3180A	105			180	766		75	1×75	52.5			6×25											85	165		24	4.02	6.57	104.7	92.3	38.1
MVRT 3205A	130			205	874		75	2×75	27.5			7×25											90	190		26	4.22	7.16	120.8	107.9	41.5

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.
