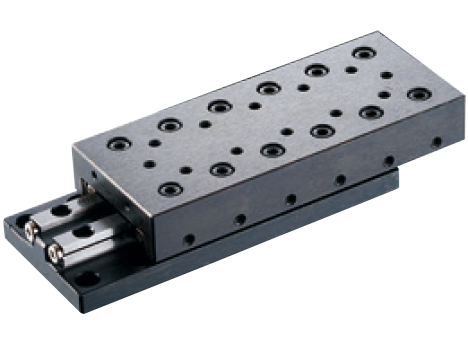

크로스 롤러 테이블

MID 크로스 롤러 테이블은
고정도로 가공된 테이블과 베이스 사이에 MID 크로스 롤러 리니어가이드 MVR형이 조립된 고정도의 콤팩트한 직선 안내 기구입니다.

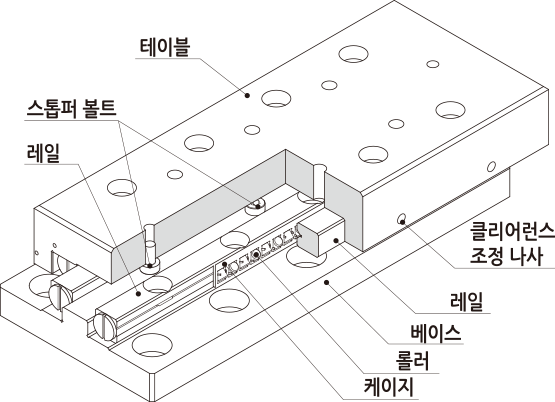

크로스 롤러 테이블 구조

크로스 롤러 테이블

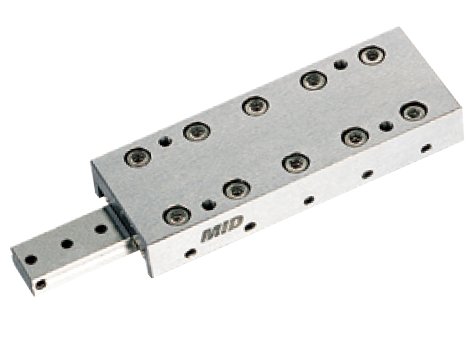

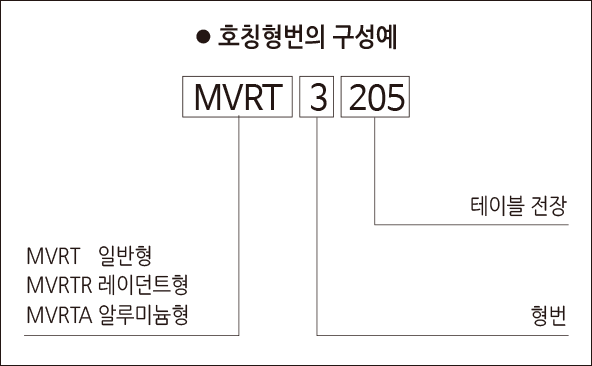

MVRT Series

Cross Roller Table

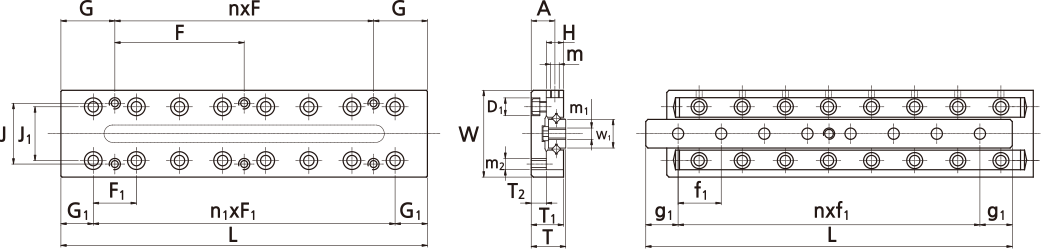

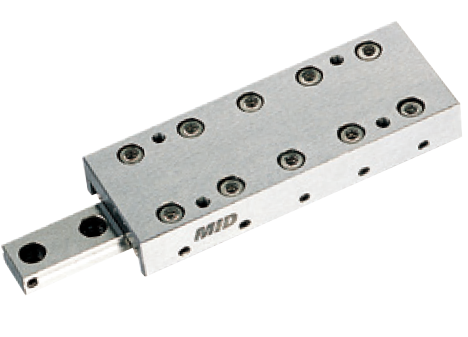

MVRT1형 미니츄어 타입

베이스 탭 타입

(단위: mm)

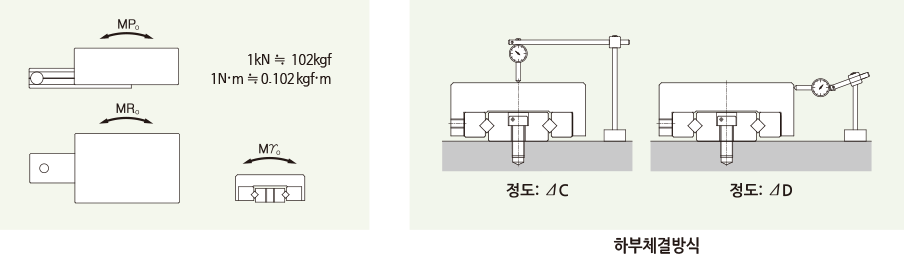

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m2	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 1025	12	20	8	25	23	14	18	1×18	3.5	M2.6×0.45	10	1×10	12.4	4.1	7.5	7.5	3.5	4	6.6	5.5	M2	M2.6×0.45	7.5	2×7.5	5	5	0.28	0.27	0.75	0.46	0.69	2	4
MVRT 1035	18			35	33		28	1×28	3.5			2×10											10	2×10	7.5	7	0.38	0.41	1.23	0.85	1.03		4
MVRT 1045	25			45	43		20	1×20	12.5			3×10												3×10		10	0.56	0.69	2.18	1.67	1.72		5
MVRT 1055	32			55	53		30	1×30	12.5			4×10												4×10		12	0.65	0.82	2.97	2.35	2.06
MVRT 1065	40			65	63		20	2×20	12.5			5×10												5×10		14	0.73	0.96	3.87	3.17	2.40
MVRT 1075	45			75	73		30	1×30	22.5			6×10												6×10		18	0.87	1.27	6.05	5.16	3.19
MVRT 1085	50			85	83		30	2×30	12.5			7×10												7×10		20	0.94	1.37	7.32	6.37	3.43

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

베이스 탭 타입

(단위: mm)

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m2	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 2035	18	30	12	35	78	22	28	1×28	3.5	M3×0.5	15	1×15	20	6	10	11.5	5.5	6	12	8.5	M2	M3×0.5	20	1×20	7.5	5	0.51	0.51	2.29	1.37	2.21	2	4
MVRT 1035	18			35	33		28	1×28	3.5			2×10											10	2×10	7.5	7	0.38	0.41	1.23	0.85	1.03		4
MVRT 1045	25			45	43		20	1×20	12.5			3×10												3×10		10	0.56	0.69	2.18	1.67	1.72		5
MVRT 1055	32			55	53		30	1×30	12.5			4×10												4×10		12	0.65	0.82	2.97	2.35	2.06
MVRT 1065	40			65	63		20	2×20	12.5			5×10												5×10		14	0.73	0.96	3.87	3.17	2.40
MVRT 1075	45			75	73		30	1×30	22.5			6×10												6×10		18	0.87	1.27	6.05	5.16	3.19
MVRT 1085	50			85	83		30	2×30	12.5			7×10												7×10		20	0.94	1.37	7.32	6.37	3.43

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.

Cross Roller Table

베이스 탭 타입

(단위: mm)

호칭형번	주요 치수					테이블면 치수										측면 치수						베이스면 장착 구멍 위치					기본정격하중		정적허용모멘트			정도
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	테이블 장착탭 위치					F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
	최대 스트로크	폭주 W	높이주 T	길이 L	질량 g	J	F	n×F	G	m2	F¹	n¹×F¹	J¹	D¹	G¹	T¹	T²	H	W¹	A	m	m¹	f¹	n×F¹	g¹	롤러수 Z	C kN	Cº kN	MPº N·m	MRº N·m	MΥº N·m	ΔC	ΔD
MVRT 2035	18	30	12	35	78	22	28	1×28	3.5	M3×0.5	15	1×15	20	6	10	11.5	5.5	6	12	8.5	M2	M3×0.5	20	1×20	7.5	5	0.51	0.51	2.29	1.37	2.21	2	4
MVRT 1035	18			35	33		28	1×28	3.5			2×10											10	2×10	7.5	7	0.38	0.41	1.23	0.85	1.03		4
MVRT 1045	25			45	43		20	1×20	12.5			3×10												3×10		10	0.56	0.69	2.18	1.67	1.72		5
MVRT 1055	32			55	53		30	1×30	12.5			4×10												4×10		12	0.65	0.82	2.97	2.35	2.06
MVRT 1065	40			65	63		20	2×20	12.5			5×10												5×10		14	0.73	0.96	3.87	3.17	2.40
MVRT 1075	45			75	73		30	1×30	22.5			6×10												6×10		18	0.87	1.27	6.05	5.16	3.19
MVRT 1085	50			85	83		30	2×30	12.5			7×10												7×10		20	0.94	1.37	7.32	6.37	3.43

(1)폭(W)과 높이(T)의 오차범위는 ±0.1입니다
(2) 고내식성의 스테인리스 타입도 제작 가능합니다.
호칭형번 끝에 -SU 기호를 붙여 지정 바랍니다.
