크로스 롤러 회전가이드

Cross Roller Rotary Guide

MID크로스 롤러 회전가이드는
90°의 V홈 형상 전동면에 원통롤러가 스페이서 리테이너 사이에 상호 직교배열 되어 있으므로 1 개의 베어링으로 레이디얼 하중, 축방향 하중 및 모멘트 하중 등 모든 방향의 하중을 부하하는 것이 가능합니다.

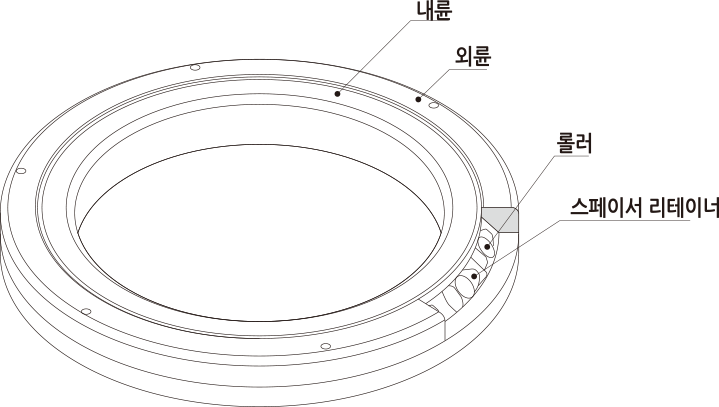

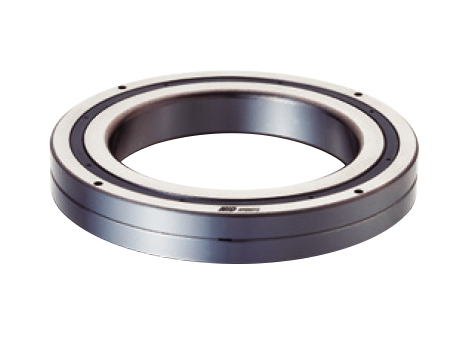

크로스 롤러 회전가이드 구조 MRB Model

크로스 롤러 회전가이드

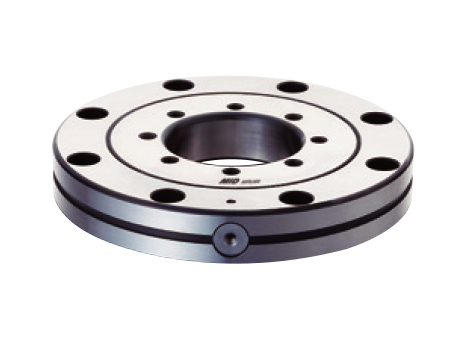

MRU Series

Cross Roller Rotary Guide

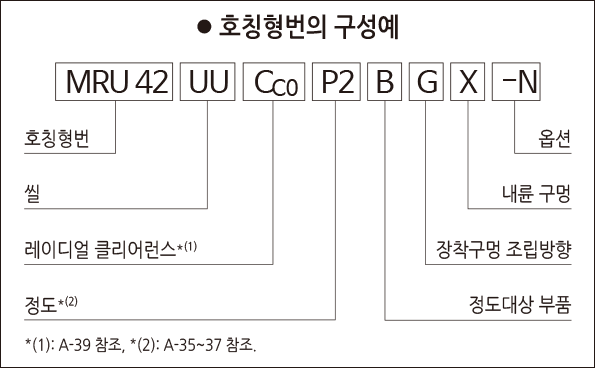

MRU

내·외륜 일체형
(단위: mm)

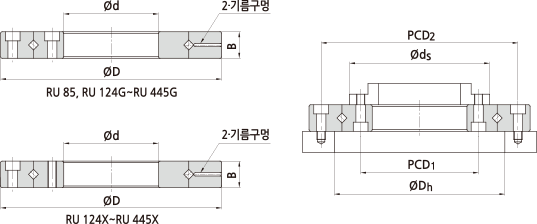

축경 호칭형번 주요치수 어깨치수 기본정격하중(레이디얼) 질량 장착 구멍 관계
내경
d		 외경
D		 롤러피치원경
dp		 폭
B		 기름구멍
d¹		 r ds Dh C
kN		 Cº
kN		 kg 내륜 외륜
PCD¹장착 구멍PCD²장착 구멍
20 MRU 14220 70 41.5 12 3.1 0.6 37 47 7.35 8.35 0.29 28 6-M3 관통 57 6-ø3.4 관통, ø6.5 카운터 보어 깊이 3.3
35 MRU 66 35 95 66 15 3.1 0.6 59 74 17.5 22.3 0.62 45 8-M4 관통 83 8-ø4.5 관통, ø8 카운터 보어 깊이 4.4
55 MRU 85 55 120 85 15 3.1 0.6 79 93 20.329.5 1 65 8-M5 관통 105 8-ø5.5 관통, ø9.5 카운터 보어 깊이 5.4
80 MRU 124(G) 80165 124 22 3.1 1 114 134 33.1 50.9 2.6 97 10-ø5.5 관통, ø9.5 카운터 보어 깊이 5.4 148 10-ø5.5 관통, ø9.5 카운터 보어 깊이 5.4
MRU 124 X10-M5 관통
90 MRU 148(G) 90 210 147.5 25 3.1 1.5 133 162 49.1 76.8 4.9 112 12-ø9 관통, ø14 카운터 보어 깊이 8.6187 12vø9 관통, ø14 카운터 보어 깊이 8.6
MRU 148 X12-M8 관통
115 MRU 178(G) 115 240 178 28 3.1 1.5 161 195 80.3 135 6.8139 12-ø9 관통, ø14 카운터 보어 깊이 8.6 217 12-ø9 관통, ø14 카운터 보어 깊이 8.6
MRU 178 X12-M8 관통
160 MRU 228(G) 160 295 227.5 35 6 2 208 246 104 173 11.4 184 12-ø11 관통, ø17.5 카운터 보어 깊이 10.8 270 12-ø11 관통, ø17.5 카운터 보어 깊이 10.8
MRU 228 X12-M10 관통
210 MRU 297(G) 210380 297.3 40 6 2.5 272 320 156 281 21.3 240 16-ø14 관통, ø20 카운터 보어 깊이 13 350 16-ø14 관통, ø20 카운터 보어 깊이 13
MRU 297 X16-M12 관통
000 MRUC 000(G)주(2) 주문사양에 따라 조정 가능
MRUC 000(X)주(2)

(1)RU형에는 그리스 니플을 옵션으로 준비하고 있습니다.(아래 그림 참조) 필요한 경우에는 형번 마지막에 “-N”을 표시해 주십시오.
(2) MRUC형은 주문에 의한 사양이므로 MID로 문의바랍니다.

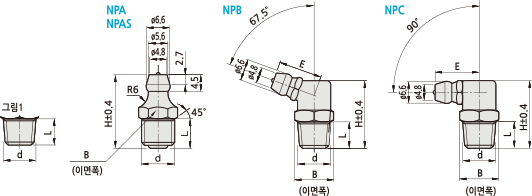

호칭형번 d H L E B
Type No.
NPA
NPAS		 6 M6Px0.75 13.5 5 - 7
6A M6xP1.0 13.5 5 -7
1 R(PT)1/8 20(20.5) 9(9.5) - 10
2 R(PT)1/4 25 12 - 14
NPB1 R(PT)1/8 21.5 8 12.5 10
2 R(PT)1/4 25 11 13.5 14
NPC1 R(PT)1/8 21.5 8 12.5 10
2 R(PT)1/425 11 14.2 14

NPAS1은 ( )안의 치수입니다. NPA1, 2와 NPAS1, 2의 나사부 형식은 <그림1>입니다
