Cross Roller Linear Guide

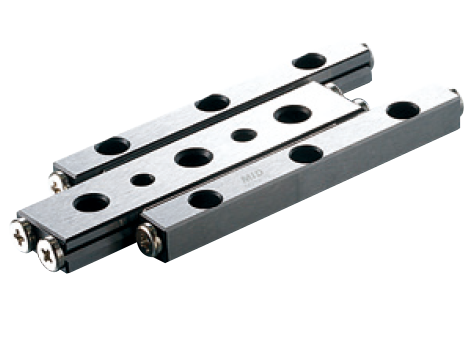

MID 크로스 롤러 리니어가이드 MVRM·MVRM형은
V자 형상의 2평면을 레일홈으로 하여 2본의 레일 사이에 케이지를
원활하게 조립시킨 직선 안내 기구입니다.

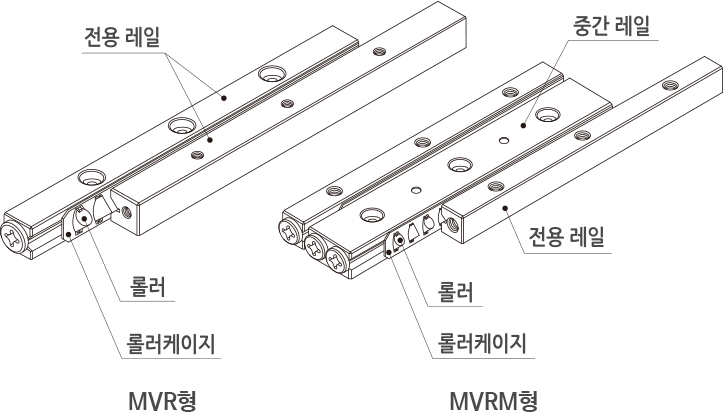

크로스 롤러 리니어가이드 MVR, MVRM형 구조
크로스 롤러 리니어가이드

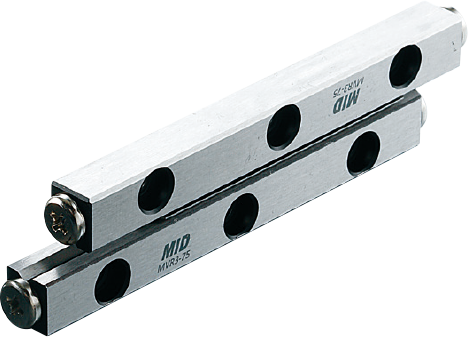

MVR SeriesCross Roller Linear Guide
MVR 1형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

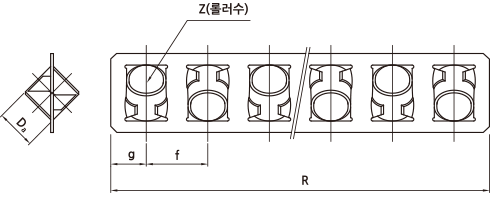

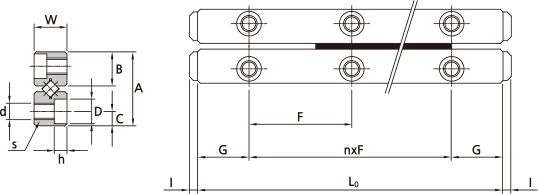

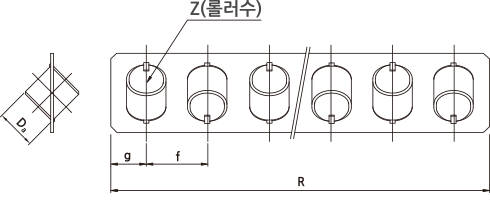

| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR1-20× 5Z | 12 | 8.5 | 4 | 12 | 1×10 | 5 | 3.8 | 1.8 | M2×0.4 | 1.65 | 3 | 1.4 | 1.5 | 1.5 | 14 | 2 | 2.5 | 5 | -2 | 0.098 | 0.069 | 9.0 |
| MVR1-30× 7Z | 22 | 30 | 2×10 | 19 | 7 | 13.0 | ||||||||||||||||
| MVR1-40×10Z | 27 | 40 | 3×10 | 26.5 | 10 | 17.0 | ||||||||||||||||
| MVR1-50×13Z | 32 | 50 | 4×10 | 34 | 13 | 21.0 | ||||||||||||||||
| MVR1-60×13Z | 37 | 60 | 5×10 | 41.5 | 16 | 25.0 | ||||||||||||||||
| MVR1-70×13Z | 42 | 70 | 6×10 | 49 | 19 | 29.0 | ||||||||||||||||
| MVR1-80×13Z | 52 | 80 | 7×10 | 54 | 21 | 33 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2) 내식성이 우수한 스테인리스 타입도 제작이 가능합니다. (기호 SU 예 MVR1-SU-20×5Z)
(3) 전용 레일을 조립하는 나사는 정밀 기계용 십자구멍붙이 작은나사(0번 나사)를 사용해 주십시오.
· 십자구멍붙이 작은나사 JIS B 111
· 알루미늄냄비 작은나사 M2×0.4
(4) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
Cross Roller Linear Guide
MVR 2형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR2- 30× 5Z | 18 | 12 | 6 | 30 | 1×15 | 7.5 | 5.6 | 2.5 | M3×0.5 | 2.55 | 4.4 | 2 | 2 | 2 | 21 | 2.5 | 4 | 5 | -3 | 0.176 | 0.127 | 27 |
| MVR2- 45× 8Z | 24 | 45 | 2×15 | 33 | 8 | 40.3 | ||||||||||||||||
| MVR2- 60×11Z | 30 | 60 | 3×15 | 45 | 11 | 53.7 | ||||||||||||||||
| MVR2- 75×13Z | 44 | 75 | 4×15 | 53 | 13 | 67.0 | ||||||||||||||||
| MVR2- 90×16Z | 50 | 90 | 5×15 | 65 | 16 | 80.4 | ||||||||||||||||
| MVR2-105×18Z | 64 | 105 | 6×15 | 73 | 18 | 93.7 | ||||||||||||||||
| MVR2-120×21Z | 70 | 120 | 7×15 | 85 | 21 | 107.1 | ||||||||||||||||
| MVR2-135×23Z | 84 | 135 | 8×15 | 93 | 23 | 120.4 | ||||||||||||||||
| MVR2-150×26Z | 90 | 150 | 9×15 | 105 | 26 | 133.8 | ||||||||||||||||
| MVR2-165×29Z | 96 | 165 | 10×15 | 117 | 29 | 147.1 | ||||||||||||||||
| MVR2-180×32Z | 120 | 180 | 11×15 | 129 | 32 | 160.5 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2) 내식성이 우수한 스테인리스 타입도 제작이 가능합니다. (기호 SU 예 MVR2-SU-30×5Z)
(3) 전용 레일을 조립하는 나사는 정밀 기계용 십자구멍붙이 작은나사(0번 나사)를 사용해 주십시오.
· 십자구멍붙이 작은나사 JIS B 111
· 알루미늄냄비 작은나사 M2×0.4
(4) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
Cross Roller Linear Guide
MVR 3형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR3- 50× 7Z | 28 | 18 | 8 | 50 | 1×25 | 12.5 | 8.3 | 3.5 | 하부체결 M4×0.7 상부체결 MS3 |
3.3 | 6 | 3.1 | 2.5 | 3 | 36 | 3 | 5 | 7 | -4 | 0.363 | 0.275 | 96.0 |
| MVR3- 75×10Z | 48 | 75 | 2×15 | 51 | 10 | 142.2 | ||||||||||||||||
| MVR3-100×14Z | 58 | 100 | 3×15 | 71 | 14 | 188.4 | ||||||||||||||||
| MVR3-125×17Z | 78 | 125 | 4×15 | 86 | 17 | 234.6 | ||||||||||||||||
| MVR3-150×21Z | 88 | 150 | 5×15 | 106 | 21 | 280.8 | ||||||||||||||||
| MVR3-175×24Z | 108 | 175 | 6×15 | 121 | 24 | 327.0 | ||||||||||||||||
| MVR3-200×28Z | 118 | 200 | 7×15 | 141 | 28 | 373.2 | ||||||||||||||||
| MVR3-225×31Z | 138 | 255 | 8×15 | 156 | 31 | 419.4 | ||||||||||||||||
| MVR3-250×35Z | 148 | 250 | 9×15 | 176 | 35 | 465.6 | ||||||||||||||||
| MVR3-275×38Z | 168 | 255 | 10×15 | 191 | 38 | 511.8 | ||||||||||||||||
| MVR3-300×42Z | 178 | 300 | 11×15 | 211 | 42 | 558.0 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2) 내식성이 우수한 스테인리스 타입도 제작이 가능합니다.(기호 SU 예 MVR3-SU-50×7Z)
(3) 상부 체결시 전용 볼트를 사용하시기 바랍니다. (B-67 <표4>전용 장착 볼트 참조)
(4) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
Cross Roller Linear Guide
MVR 4형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR4- 80× 7Z | 58 | 22 | 11 | 80 | 1×40 | 20 | 10.2 | 4.5 | 하부체결 M5×0.8 상부체결 MS4 |
4.3 | 8 | 4.2 | 2.5 | 4 | 51 | 4.5 | 7 | 7 | -5 | 0.764 | 0.637 | 254.0 |
| MVR4-120×11Z | 82 | 120 | 2×40 | 79 | 11 | 380.0 | ||||||||||||||||
| MVR4-160×15Z | 106 | 160 | 3×40 | 107 | 15 | 506.0 | ||||||||||||||||
| MVR4-200×19Z | 130 | 200 | 4×40 | 135 | 19 | 632.0 | ||||||||||||||||
| MVR4-240×23Z | 154 | 240 | 5×40 | 163 | 23 | 758.0 | ||||||||||||||||
| MVR4-280×27Z | 178 | 280 | 6×40 | 191 | 27 | 884.0 | ||||||||||||||||
| MVR4-320×31Z | 202 | 320 | 7×40 | 219 | 31 | 1010.0 | ||||||||||||||||
| MVR4-360×35Z | 226 | 360 | 8×40 | 247 | 35 | 1136.0 | ||||||||||||||||
| MVR4-400×39Z | 250 | 400 | 9×40 | 275 | 39 | 1262.0 | ||||||||||||||||
| MVR4-440×43Z | 274 | 440 | 10×40 | 303 | 43 | 1388.0 | ||||||||||||||||
| MVR4-480×47Z | 298 | 480 | 11×40 | 331 | 47 | 1514.0 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2) 내식성이 우수한 스테인리스 타입도 제작이 가능합니다. (기호 SU 예 MVR4-SU-80×7Z)
(3) 상부 체결시 전용 볼트를 사용하시기 바랍니다. (B-67 <표4>전용 장착 볼트 참조)
(4) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
Cross Roller Linear Guide
MVR 6/MVREU6형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR6-100× 7Z | 56 | 30 (31) |
15 | 100 | 1×50 | 25 | 14 (14) |
6 | 하부체결 M6×1.0 상부체결 MS6 |
5.2 (5.3) |
9.5 | 5.2 | 3 | 6 | 72 | 6 | 10 | 7 | -7 | 1.91 | 1.76 | 619.0 |
| MVR6-150×10Z | 96 | 150 | 2×50 | 79 | 11 | 380.0 | ||||||||||||||||
| MVR6-200×13Z | 136 | 200 | 3×50 | 107 | 15 | 506.0 | ||||||||||||||||
| MVR6-250×17Z | 156 | 250 | 4×50 | 135 | 19 | 632.0 | ||||||||||||||||
| MVR6-300×20Z | 196 | 300 | 5×50 | 163 | 23 | 758.0 | ||||||||||||||||
| MVR6-350×24Z | 216 | 350 | 6×50 | 191 | 27 | 884.0 | ||||||||||||||||
| MVR6-400×27Z | 256 | 400 | 7×50 | 219 | 31 | 1010.0 | ||||||||||||||||
| MVR6-450×31Z | 276 | 450 | 8×50 | 247 | 35 | 1136.0 | ||||||||||||||||
| MVR6-500×34Z | 316 | 500 | 9×50 | 275 | 39 | 1262.0 | ||||||||||||||||
| MVR6-550×38Z | 336 | 550 | 10×50 | 303 | 43 | 1388.0 | ||||||||||||||||
| MVR6-600×41Z | 376 | 600 | 11×50 | 331 | 47 | 1514.0 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2) 내식성이 우수한 스테인리스 타입도 제작이 가능합니다. (기호 SU 예 MVR6-SU-100×7Z)
(3) 상부 체결시 전용 볼트를 사용하시기 바랍니다. (B-67 <표4>전용 장착 볼트 참조)
(4) 조합높이 30mm, 31mm 모두 대응가능. ( )안의 치수는 유럽형 MVREU 치수 입니다.
(5) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
Cross Roller Linear Guide
MVR 9/MVREU9형
| 호칭형번 | 최대 스트로크 |
주요치수 | 허용예압량 | 기본정격하중(롤러 1개당) | 무게 g/1set |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조합 치수 | 장착 치수 | Dª | R | g | f | 롤러수 Z |
δ ㎛ |
CZ kN |
C0Z kN |
|||||||||||||
| A | W | Lº | n×F | G | B | C | s | d | D | h | I | |||||||||||
| MVR9- 200×10Z | 118 | 40 (44) |
20 (22) |
200 | 1×100 | 50 | 9.2 (20.2) |
8(9) | 하부체결 M8×1.25 상부체결 MS9 |
6.8 | 10.5 | 6.2 | 4 | 9 | 141 | 7.5 | 14 | 10 | -10 | 4.31 | 4.36 | 2260.0 |
| MVR9- 300×15Z | 178 | 300 | 2×50 | 211 | 15 | 3405.0 | ||||||||||||||||
| MVR9- 400×20Z | 238 | 400 | 3×100 | 281 | 20 | 4549.9 | ||||||||||||||||
| MVR9- 500×25Z | 298 | 500 | 4×100 | 351 | 25 | 5694.9 | ||||||||||||||||
| MVR9- 600×30Z | 358 | 600 | 5×100 | 421 | 30 | 6839.8 | ||||||||||||||||
| MVR9- 700×35Z | 418 | 700 | 6×100 | 491 | 35 | 7984.8 | ||||||||||||||||
| MVR9- 800×40Z | 478 | 800 | 7×100 | 561 | 40 | 9129.7 | ||||||||||||||||
| MVR9- 900×45Z | 538 | 900 | 8×100 | 631 | 45 | 10274.7 | ||||||||||||||||
| MVR9-1000×50Z | 598 | 1000 | 9×100 | 701 | 50 | 11419.6 | ||||||||||||||||
| MVR9-1100×55Z | 658 | 1100 | 10×100 | 771 | 55 | 12564.0 | ||||||||||||||||
| MVR9-1200×60Z | 718 | 1200 | 11×100 | 841 | 60 | 13709.0 | ||||||||||||||||
(1)치수표 중의 무게는 포장 상태에 따라 다소 오차가 생길 수 있습니다.
(2 )내식성이 우수한 스테인리스 타입도 제작이 가능합니다. (기호 SU 예 MVR9-SU-200×10Z)
(3) 상부 체결시 전용 볼트를 사용하시기 바랍니다. (B-67 <표4>전용 장착 볼트 참조)
(4) 조합높이 30mm, 31mm 모두 대응가능. ( )안의 치수는 유럽형 MVREU 치수 입니다.
(5) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 케이지, 8개의 스톱퍼의 조합으로 구성됩니다.
