Cross Roller Gonio Guide
MID 크로스 롤러 고니오가이드 MVRG형은
정밀 크로스 롤러 가이드를 사용한 저마찰, 비순환 타입의 곡선운동 베어링입니다. 회전 중심 위치를 바꾸지 않고 정확한 경사각을 만들 수 있기 때문에 높은 정밀도가 요구되는 광학기기나 계측기기
등에서의 사용이 적절합니다.

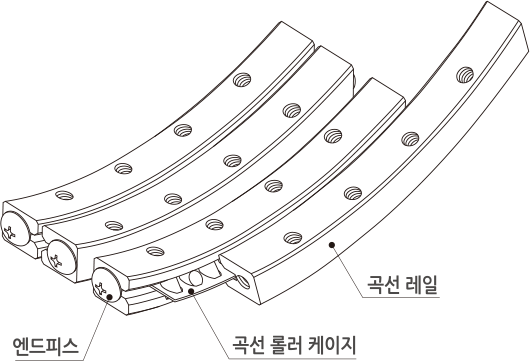

크로스 롤러 고니오가이드 MVRG형 구조
크로스 롤러 고니오가이드 MVRG2형
| 호칭형번 | 회전범위 | 롤러외경 | 롤러수 | 주요치수 | 기본정격하중 | 질량 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | R | R1 | R2 | A | B | C | M×P | N | E | S1 | T | θ | C N |
C0 N |
G | ||||
| D | Z | ||||||||||||||||||
| MVRG2040 50-17Z | ±10° | 2 | 7 | 40 | 50 | 53 | 7 | 15 | 6 | 7.25 | 2×12.5 | 7.5 | 2.5 | M3 | 1.5 | 43 | 802 | 807 | 49 |
| MVRG2050 50-19Z | 9 | 50 | 50 | 53 | 47 | 3×12.5 | 6.5 | 60 | 1031 | 1037 | 62 | ||||||||
| MVRG2050 68-19Z | 9 | 50 | 68 | 71 | 65 | 3×12.5 | 6.5 | 43 | 1031 | 1037 | 62 | ||||||||
| MVRG2060 60-12Z | 12 | 60 | 60 | 63 | 57 | 3×12.5 | 11.25 | 43 | 1176 | 1464 | 75 | ||||||||
| MVRGC 00-00Z주(1) | 주문사양에 따라 조정 가능 | ||||||||||||||||||
(1) MVRGC형은 주문에 의한 사양이므로 MID로 문의바랍니다. (2)위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 곡선 케이지, 8개의 엔드 피스의 조합으로 구성됩니다.

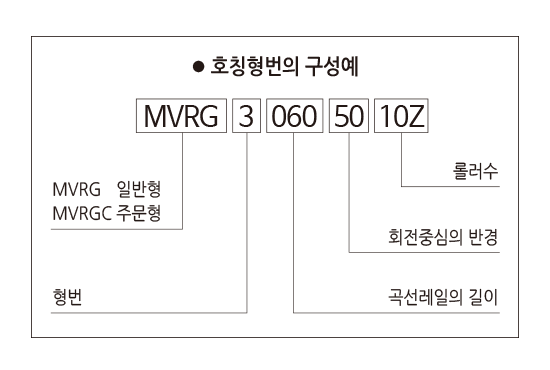

크로스 롤러 고니오가이드 MVRG3형
| 호칭형번 | 회전범위 | 롤러외경 | 롤러수 | 주요치수 | 기본정격하중 | 질량 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | R | R1 | R2 | A | B | C | M×P | N | E | S1 | T | θ | C N |
C0 N |
G | ||||
| D | Z | ||||||||||||||||||
| MVRG3060 50-10Z | ±10° | 3 | 10 | 60 | 50 | 59 | 96 | 18 | 8 | 85 | 3×15 | 7.5 | 3 | M3 | 1.9 | 79 | 2420 | 3200 | 107 |
| MVRG3060 68-10Z | 10 | 60 | 68 | 72 | 64 | 3×15 | 7.5 | 52 | 2420 | 3200 | 107 | ||||||||
| MVRG3070 70-12Z | 10 | 60 | 100 | 104 | 96 | 3×15 | 7.5 | 35 | 2420 | 3200 | 107 | ||||||||
| MVRG2060 60-12Z | 12 | 70 | 70 | 74 | 66 | 3×15 | 12.5 | 60 | 2904 | 3840 | 138 | ||||||||
| MVRG3070 87-12Z | 12 | 70 | 87 | 91 | 83 | 3×15 | 12.5 | 47 | 2904 | 3840 | 138 | ||||||||
| MVRG3070 90-12Z | 12 | 70 | 90 | 94 | 86 | 3×15 | 12.5 | 43 | 2904 | 3840 | 138 | ||||||||
| MVRG3070 96-12Z | 12 | 70 | 96 | 100 | 92 | 3×15 | 12.5 | 43 | 2904 | 3840 | 138 | ||||||||
| MVRG3070 110-12Z | 12 | 70 | 110 | 114 | 106 | 3×15 | 12.5 | 37.1 | 2904 | 3840 | 138 | ||||||||
| MVRG3070 122-12Z | 12 | 70 | 122 | 126 | 118 | 3×15 | 12.5 | 33 | 2904 | 3840 | 138 | ||||||||
| MVRGC 00-00Z주(1) | 주문사양에 따라 조정 가능 | ||||||||||||||||||
(1) MVRGC형은 주문에 의한 사양이므로 MID로 문의바랍니다. (2) 위의 호칭형번에서의 “1세트”는 4개의 레일과 2개의 곡선 케이지, 8개의 엔드 피스의 조합으로 구성됩니다.
